Autore: Tommaso Mengoli. Vi spiegheòo in questa rubrica del camper fai da te come ho realizzato un comodo carrellino pieghevole da portarsi nel camper, stivabile in qualsiasi gavone anche piccolo. La misura è perfetta per la cassetta Tethford, come pure può contenere un paio di taniche e non ultimo può essere utile per andare a fare la spesa, anche attaccato alla bicicletta.
Il materiale è reperibile con facilità in un Brico center o simili.
Come cassone ho usato una cassetta collassabile, cioè quelle che si possono ripiegare e appiattirsi. E’importante che sia di fattura robusta. Per realizzare il telaio e l’assale ho utilizzato quei tubi cromati e relativi raccordi che si usano per comporre scansie. Importante è che i tubi in questione siano di diametro 25mm.
Le ruote sono pneumatiche con mozzo in plastica e foro da 25mm.
Per fare il manico ho utilizzato dei pezzi di tubo che avevo in cantina recuperati da un vecchio portabici che avevo disfatto, ma ognuno può poi sbizzarrirsi a farlo come vuole.
Per tutto il materiale ho speso circa €. 60,00 e un paio di ore di lavoro.
Il materiale utilizzato
Elenco materiale:
- 1 Cassetta collassabile €. 14,50
- 2 Ruote Pneumatiche €. 19,00
- 1 Tubo cromato diametro 25mm. €. 3,10
- 4 Supporti circolari per tubo €. 5,16
- 5 Giunti vari per tubi €. 20,00
- 1 Tubo alluminio (di recupero) ——
- 2 Spine con anella di ritegno ——
- 1 spina elastica agricola ——
![Aprire i tre raccordi a tre fori e forarli (solo tre metà) diametro 6mm, nelle due gole laterali Aprire i tre raccordi a tre fori e forarli (solo tre metà) diametro 6mm, nelle due gole laterali](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-2.png)

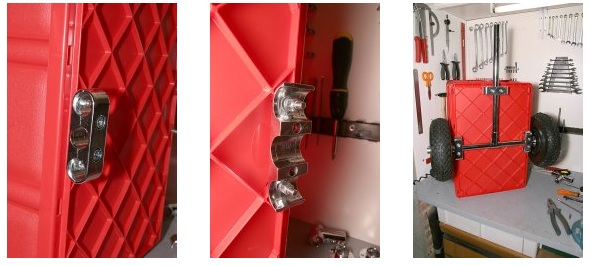

Forare la cassetta a metà dei due lati lunghi e di un lato corto e applicare con viti M6 testa a cavicchia i tre pezzi appena forati Applicare l’altra metà dei tre raccordi portatubo senza strigere.
Inserire il tubo “assale” trasversale, inserire esternamente due raccordi circolari , le ruote e altri due raccordi circolari. Segnare la misura e tagliare il tubo. Infilare al centro del tubo appena preparato il raccordo a T e infilarci il tubo longitudinale. Dopo averlo tagliato a misura inserirvi sul davanti il raccordo a L che alloggerà il timone.
![Carrellino | L’assale con il supporto fissato alla cassetta e il supporto circolare fissato con un rivetto a strappo (oppure autofilettante) L’assale con il supporto fissato alla cassetta e il supporto circolare fissato con un rivetto a strappo (oppure autofilettante)](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-4.jpg)
![L’assale con il raccordo a T centrale fissato con due rivetti L’assale con il raccordo a T centrale fissato con due rivetti](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-5.jpg)
![Il telaio completo con anche il giunto a L anteriore e le ruote Il telaio completo con anche il giunto a L anteriore e le ruote](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-6.jpg)
![Ruota inserita nel carrellino Ruota inserita nel carrellino](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-7.jpg)
Dopo avere inserito la ruota inserire l’altro supporto circolare, forare il tutto lasciando un minimo gioco assiale per la ruota e inserire la spina con anella elastica di ritegno. Chiudo con queste ultime immagine del carrellino per il camper fai da te.
![Il carrellino piegato occupa pochissimo spazio Il carrellino piegato occupa pochissimo spazio](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-8.jpg)
![Il carrellino finito, con al suo interno la cassetta Tethford e con timone provvisorio Il carrellino finito, con al suo interno la cassetta Tethford e con timone provvisorio](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-9.jpg)
![Il carrellino con timone definitivo attaccato alla bici Il carrellino con timone definitivo attaccato alla bici](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-10.jpg)
![Particolare dell’attacco alla bici. Si può rapidamente staccare per l’uso a mano. Particolare dell’attacco alla bici. Si può rapidamente staccare per l’uso a mano.](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-11.jpg)
![Particolare dell’attacco alla bici Particolare dell’attacco alla bici](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-12.jpg)
![Particolare dell’attacco alla bici Particolare dell’attacco alla bici](https://www.turismoitinerante.com/site/wp-content/uploads/2011/12/carrellino-mengoli-13.jpg)
